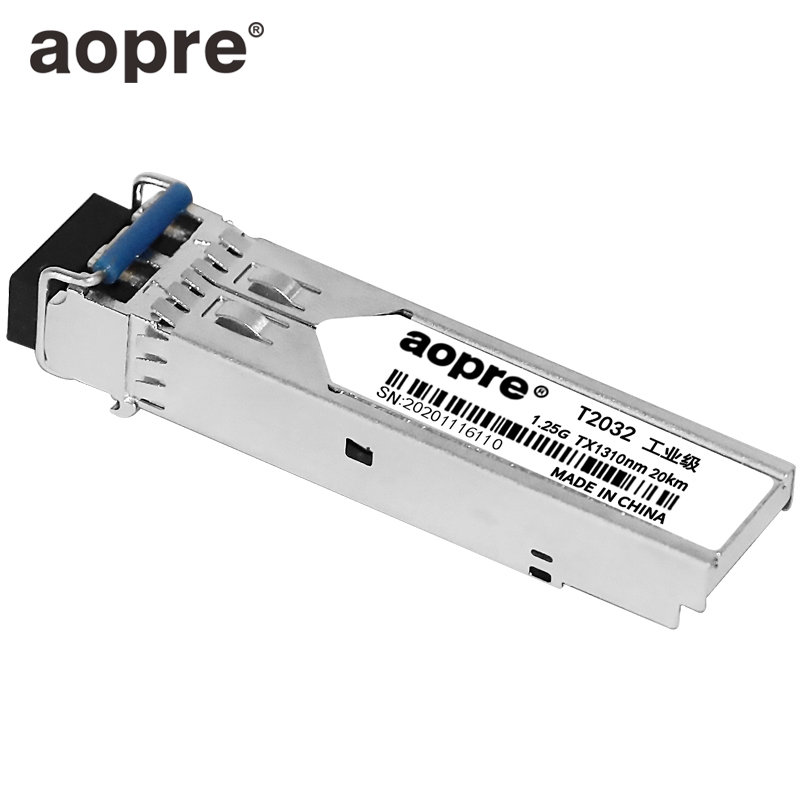

aopre(欧柏互联)工业级SFP光模块1.25G千兆光纤模块单模双纤LC接口波长1310nm传输20公里DDM诊断T2032
销量排行榜
山泽 六类网络水晶头 6类RJ45网络水晶头 8P8C电脑网线接头 Cat6水晶头 100个WL-6100 型号：六类网络水晶头 6类RJ45网络水晶头 8P8C电脑网线接头 Cat6水晶头 100个WL-6100 ¥
44.20
/盒
加入采购清单
- 品牌 aopre
- 商品名称 aopre(欧柏互联)工业级SFP光模块1.25G千兆光纤模块单模双纤LC接口波长1310nm传输20公里DDM诊断T2032
- 商品编号 1583404845241602489
- 商品毛重 200.000g
- 商品产地 中国大陆
- 连接数 1
- 是否防爆 否
- 类别 光电转换模块
- 带宽 千兆
- 管理方式 非管理型
- 电压 0-36V
- 散热方式 自然散热
- 供电方式 市电供电
- 适用场景 航空航天,教育体育,制造业,数据中心,运营商,物流仓储,医疗卫生,电力电网,房产物业,石油石化
- 是否可堆叠 不可堆叠
- 是否支持VLAN 不支持
- 国产/进口 国产
- 接口模式 LC
产品特色Product Feature
即插即用
支持热拔插
支持热拔插
DDM
数字诊断
数字诊断
五年质保
品质可靠
品质可靠
更稳定
工业元器件
工业元器件
真工业
耐宽温
耐宽温
兼容广
行业品牌
行业品牌
高速传输 广泛兼容 耐宽温-40~+85℃
工业级SFP光模块
产品细节Product Details
无需配置，安装即使用，无损拔插，持久耐用
自带DDM检测功能，五项测量参数实时检测，快速定位故障点
可配备各种主流品牌SFP口交换机/路由器/服务器等网络设备
即插即用，支持热拔插
DDM实时监测，高效便捷
极速适配，广泛兼容行业品牌
产品信息Product Description
| 引脚描述 | ||||
| Pin | Signal Name | Description | Plug Seq. | Notes |
| 1 | VEET | Transmitter Ground | 1 | |
| 2 | TX FAULT | Transmitter Fault Indication | 3 | Note1 |
| 3 | TX DISABLE | Transmitter Disable | 3 | Note2 |
| 4 | MOD_DEF(2) | SDA Serial Data Signal | 3 | Note3 |
| 5 | MOD_DEF(1) | SCL Serial Clock Signal | 3 | Note3 |
| 6 | MOD_DEF(0) | TTL Low | 3 | Note3 |
| 7 | Rate Select | Not Connected | 3 | |
| 8 | LOS | Loss of Signal | 3 | Note4 |
| 9 | VEER | Receiver ground | 1 | |
| 10 | VEER | Receiver ground | 1 | |
| 11 | VEER | Receiver ground | 1 | |
| 12 | RD- | Inv. Received Data Out | 3 | Note5 |
| 13 | RD+ | Received Data Out | 3 | Note5 |
| 14 | VEER | Receiver ground | 1 | |
| 15 | VCCR | Receiver Power Supply | 2 | |
| 16 | VCCT | Transmitter Power Supply | 2 | |
| 17 | VEET | Transmitter Ground | 1 | |
| 18 | TD+ | Transmit Data In | 3 | Note6 |
| 19 | TD- | Inv. Transmit Data In | 3 | Note6 |
| 20 | VEET | Transmitter Ground | 1 | |
| Plug Seq.: Pin engagement sequence during hot plugging. 1) TX Fault is an open collector output, which should be pulled up with a 4.7k~10kΩ resistor on the host board to a voltage between 2.0V and Vcc+0.3V. Logic 0 indicates normal operation; Logic 1 indicates a laser fault of some kind. In the low state, the output will be pulled to less than 0.8V. 2) TX Disable is an input that is used to shut down the transmitter optical output. It is pulled up within the module with a 4.7k~10kΩ resistor. Its states are:Low (0 to 0.8V): Transmitteron(>0.8V, < 2.0V): UndefinedHigh (2.0 to 3.465V): Transmitter DisabledOpen: Transmitter Disabled 3) Mod-Def 0,1,2. These are the module definition pins. They should be pulled up with a 4.7k~10kΩ resistor on the host board. The pull-up voltage shall be VccT or VccR.Mod-Def 0 is grounded by the module to indicate that the module is presentMod-Def 1 is the clock line of two wire serial interface for serial IDMod-Def 2 is the data line of two wire serial interface for serial ID 4) LOS is an open collector output, which should be pulled up with a 4.7k~10kΩ resistor. Pull up voltage between 2.0V and Vcc+0.3V. Logic 1 indicates loss of signal; Logic 0 indicates normal operation. In the low state, the output will be pulled to less than 0.8V. 5) RD-/+: These are the differential receiver outputs. They are internally AC-coupled 100 differential lines which should be terminated with 100Ω (differential) at the user SERDES.6) TD-/+: These are the differential transmitter inputs. They are internally AC-coupled, differential lines with 100Ω differential termination inside the module. |
||||
| 诊断规范 | ||||
| 参数 | 范围 | 单位 | 精确度 | 校准 |
| 温度 | -40 至 +85 | °C | ±3°C | 内部/外部 |
| 电压 | 3.0 至 3.6 | V | ±3% | 内部/外部 |
| 偏置电流 | 0 至 100 | mA | ±10% | 内部/外部 |
| TX 电源 | -5 至 0 | dBm | ±3dB | 内部/外部l |
| RX 电源 | -23 至 -3 | dBm | ±3dB | 内部/外部 |
| 定时与电气参数 | |||||
| 参数 | 符号 | Min | 典型 | Max | 单位 |
| Tx禁用拒绝时间 | t_on | 1 | ms | ||
| Tx禁用操作时间 | t_off | 10 | µs | ||
| 初始时间（含 Tx 故障重置） | t_init | 300 | ms | ||
| Tx 故障拒绝时间 | t_fault | 100 | µs | ||
| Tx 禁用 To 重置 | t_reset | 10 | µs | ||
| LOS 断言时间 | t_loss_on | 100 | µs | ||
| LOS De-断言时间 | t_loss_off | 100 | µs | ||
| 序列 ID 时钟速率 | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2)- 高 | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)- 低 | VL | 0.8 | V | ||
| 光学和电气特性 | ||||||
| 参数 | 符号 | Min | 典型 | Max | 单位 | 注解 |
| 发射端 | ||||||
| 中心波长 | 1260 | 1310 | 1360 | 纳米 | ||
| 光谱宽度 （-20dB） | ∆λ | 4 | nm | |||
| 侧模式抑制比 | SMSR | 30 | dB | |||
| 平均输出功率 | Pout | -9.5 | -3 | dBm | 1 | |
| 光损 | ER | 9 | dB | |||
| 光学上升/下降时间 (20%~80%) | tr/tf | 0.26 | ns | |||
| 数据输入摆动差速器 | VIN | 400 | 1800 | mV | 2 | |
| 输入微分阻抗 | ZIN | 90 | 100 | 110 | Ω | |
| TX 禁用 | 禁用 | 2.0 | Vcc | V | ||
| 可用 | 0 | 0.8 | V | |||
| TX 故障 | 故障 | 2.0 | Vcc | V | ||
| 正常 | 0 | 0.8 | V | |||
| 接收端 | ||||||
| 中心波长 | λc | 1260 | 1600 | nm | ||
| 接收器灵敏度 | -23 | dBm | 3 | |||
| 接收器超载 | -3 | dBm | 3 | |||
| LOS De-Assert状态 | LOSD | -22 | dBm | |||
| LOS Assert状态 | LOSA | -35 | dBm | |||
| LOS 延迟 | 1 | 4 | dB | |||
| 数据输出摆动差速 | Vout | 400 | 1800 | mV | 4 | |
| 告警 | 高 | 2.0 | Vcc | V | ||
| 低 | 0.8 | V | ||||
| 1. 光电源被发射到SMF中。 2. PECL 输入、内部交流耦合和终止。 3. 使用 PRBS 27-1 测试模式测量@1250Mbps，BER ≤1×10-12. 4. 内部交流耦合。 |
||||||
| 常规参数 | |||||
| 参数 | 符号 | Min | 典型 | Max | 单位 |
| 工作温度范围 | 工业级 | -40 | +85 | °C | |
| 电源电压 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 电源电流 | Icc | 300 | mA | ||
| 数据速率 | 千兆以太网 | 1.25 | |||
| 工作环境 | ||||
| 参数 | 符号 | Min | Max | 单位 |
| 电源电压 | Vcc | -0.5 | 4.5 | V |
| 存储温度 | Ts | -40 | +85 | °C |
| 工作湿度 | - | 5 | 85 | % |
产品特征
--双数据速率 1.25Gbps/1.063Gbps 操作
--1310nm FP 激光和 PIN 光电探测器，用于 20km 传输
--符合 SFP MSA 和 SFF-8472 与简单 LC 或 SC 插座
--数字诊断监控：内部校准 或外部校准
--兼容 SONET OC-24-LR-1
--符合 RoHS标准
--+3.3V 单电源
--操作案例温度范围：-40°C至 +85°C （工业）
--双数据速率 1.25Gbps/1.063Gbps 操作
--1310nm FP 激光和 PIN 光电探测器，用于 20km 传输
--符合 SFP MSA 和 SFF-8472 与简单 LC 或 SC 插座
--数字诊断监控：内部校准 或外部校准
--兼容 SONET OC-24-LR-1
--符合 RoHS标准
--+3.3V 单电源
--操作案例温度范围：-40°C至 +85°C （工业）
| 包装规格 | 1支 | 类别 | SFP光模块 |
| 连接数 | 1 | 电压 | 3.3V |
| 型号 | T2032 |
